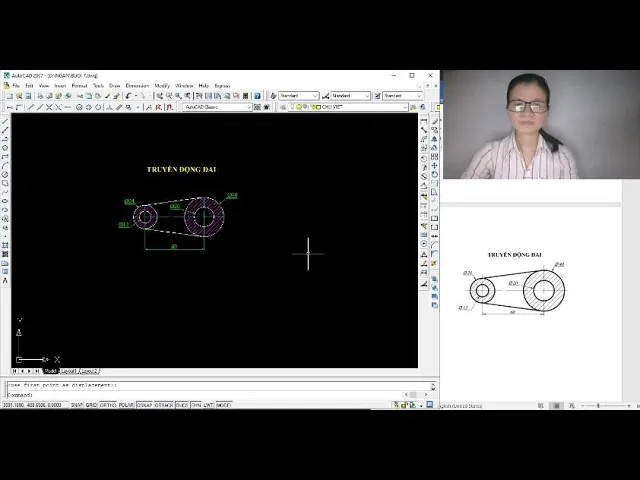

AUTOCAD: MẶT CẮT NGANG TRUYỀN ĐỘNG ĐAI

Nội dung hướng dẫn sử dụng AutoCAD để vẽ mặt cắt ngang của bộ truyền động đai trong bản vẽ cơ khí. Người xem được chỉ cách dựng đường tâm, vẽ các đường tròn theo đường kính, bắt tiếp tuyến để tạo đường dây đai và dùng lệnh đối xứng để thao tác nhanh. Phần tiếp theo trình bày cách tạo mặt cắt (hatch), chọn vùng mặt cắt và điều chỉnh thông số để hiển thị phù hợp. Cuối cùng là bổ sung các đường tâm và hoàn thiện hình vẽ theo bố cục kỹ thuật.
