Vẽ dao động đồ Oscilloscope Có và không có xoá tia quét ngược Bài 2 5 Cơ sở đo lường PTIT

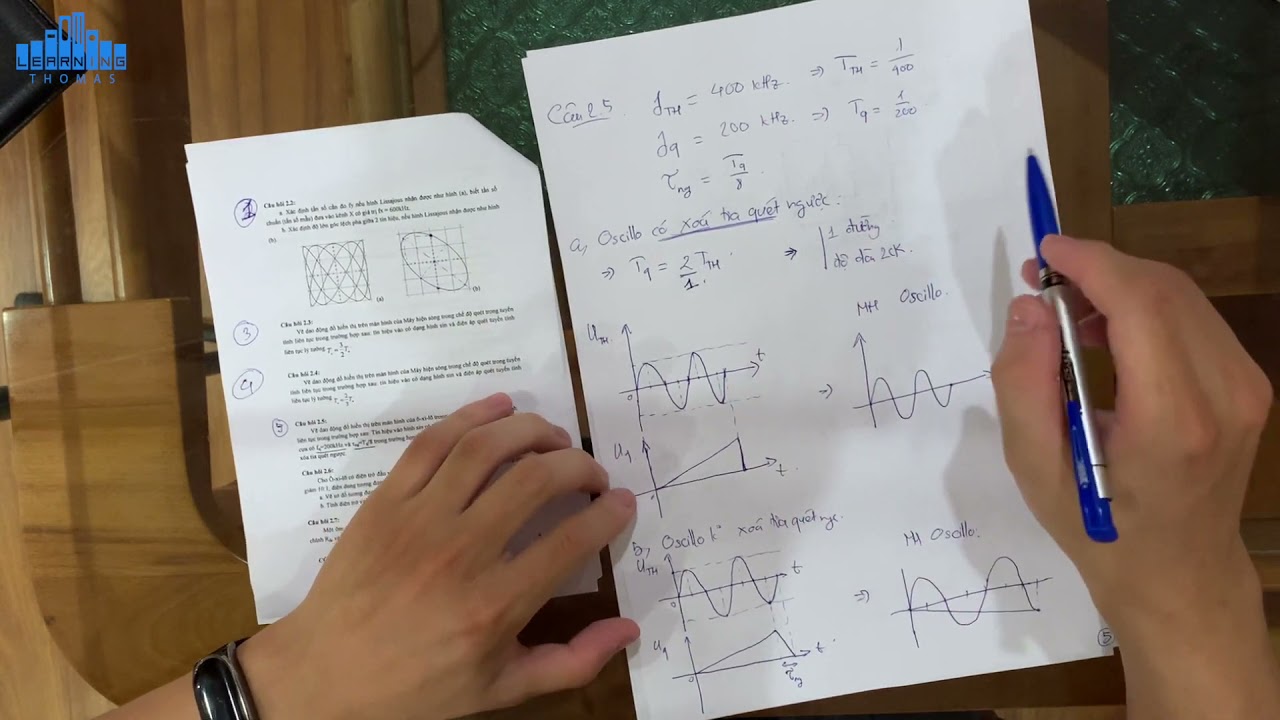

Bài viết trình bày cách vẽ đồ thị dao động trên oscilloscope ở chế độ phép tuyến tính liên tục, với các trường hợp có và không có xóa tia quét ngược. Nội dung phân tích các tham số tín hiệu như tần số, biên độ và các thiết lập quét sao cho màn hình thể hiện chính xác tín hiệu sin theo hai chu kỳ trở lên. Người xem được minh họa bằng các sơ đồ và hình vẽ để nhận diện chu kỳ, thời gian quét và cách nhận biết tín hiệu khi tia quét bị xóa hay không bị xóa. Các bước giải bài tập được nêu rõ nhằm áp dụng kiến thức đo lường và thể hiện tín hiệu lên màn hình oscilloscope.
